electric section ninth practical (earthing).

* CREATE A ARTHING *



 * उद्देश     :- विद्दुतसंच मांडणीतील उपकरणांची अथवा साधनांचा धातूचा बॉडीची जमानीशी                        वीशीष्ट पद्धतीने केलेली जोडणी म्हनजे अर्थिंग होय.

* साहित्य :- अर्थिंग प्लेट , वायर , कोळसा , वीटचे तुकडे , मीठ , (केमिकल कम्पाउंड).

* साधने   :- फावडे , पार , टिकाऊ , मल्टीमीटर .

* अर्थिंग करणे :-  अर्थिंग साठी जमीन अशी निवडावी की तिथे आद्रता जास्त असावी व जमीन मऊ असावी.ज्या ठिकाणी पाण्याचा निचरा होत असेल अशी जागा बघावी .

1. अर्थिगचा खड्डा ३.३फूट / १ मीटर पेक्षा जास्त असावा.
2. अर्थिंग चा ओहम १ पेक्षा कमीत कमी असावा.
3. आपण जमिनीचा राजीस्तंत कृत्रिम रित्या कमी करू शकतो. त्यात आपण ( मीठ , कोळसा , केमिकल  कम्पाउंड) इत्यादी गोष्टी टाकू शकतो. व त्याचा   रजीस्तंत  कमी   करतो .
4. अर्थिंग मध्ये आपण विठेचे तुकडे टाकतो कारण विठेचे तुकडे पाणी शोषून घेतात व जमनी खाली ओलावा टिकण्यासाठी मदत होते.
5.

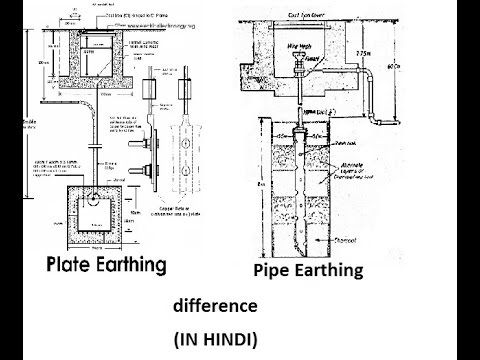

6. अर्थिंग चे तीन प्रकार :-१) रॉड अर्थिंग.        ( IMAGE )

•                                                                                                                                  २) पी.व्ही.सी अर्थिंग .   ( IMAGE )
•  ३) प्लेट अर्थिंग  .    ( IMAGE )
• ४) मेंटनन्स फ्री अर्थिंग.   ( IMAGE )

• हल्ली जास्तीत जास्त वापरली जाणारी अर्थिंग म्हणजे प्लेट अर्थिंग होय .
• अर्थिंग चा जमिनीशी संपर्क करण्यासाठी जे काय लोखंडाची वस्तु  वापरतो त्याला अर्थ इलेट्रोड म्हणतात व ते GI धातू चे असते कारण हा धातू लवकर गंजत नाही.
• फायदे :- अर्थिंग हि सेफ्टी आहे कारण जर कोणत्याही मशीन ची वायर शोर्ट होऊन बॉडीला टच झाली तर त्याचा करंट अर्थिंग मार्फत जमिनीत जातो .
• image:-

arthing

वस्तूचे नाव	नग	दर	किमत
1.   कोळसा	६ kg	३०/kg	१८०
2.   मीठ	६ kg	८/kg	४८
3.   जी.आय.पाईप	३.३ ft	२२/m	२२
4.   सिंगल कोर वायर	१० m	११/m	११०
5.   वीट	५	७/नग	३५
6.   नटबोल्ट	१	५	५
total        =  400
